地盤改良複合杭工法

概要

杭基礎の上部を地盤改良と一体化することで耐震性能を高める工法であり、杭基礎のみの場合に比べて杭本数や杭径を低減することができるため、10％以上のコスト削減が可能となります。また、地盤改良に噴射撹拌工法などを用いることで杭基礎構造物の耐震補強としても有効です。
近年、地中構造物は極めて希に生じる大地震に対しても十分な耐力、変形性能を有するように設計することが要求されています。一方、社会資本整備に関しては、コストおよび建設事業にともなう環境負荷の低減が一層強く要求されてきています。本基礎形式のように杭基礎と組合わせることにより、建設費の低減に寄与します。

特徴

• 耐震性の向上
  水平支持力が大きく、耐震性能に優れています。

載荷試験による水平支持力確認

杭のみの2倍の
水平支持力を確認

水平支持力機能の比較

改良地盤の周面抵抗、前面抵抗で水平支持力が向上

• 環境負荷の低減
  産業廃棄物土量が少なく、環境への負荷を低減することが可能です。
• コスト低減

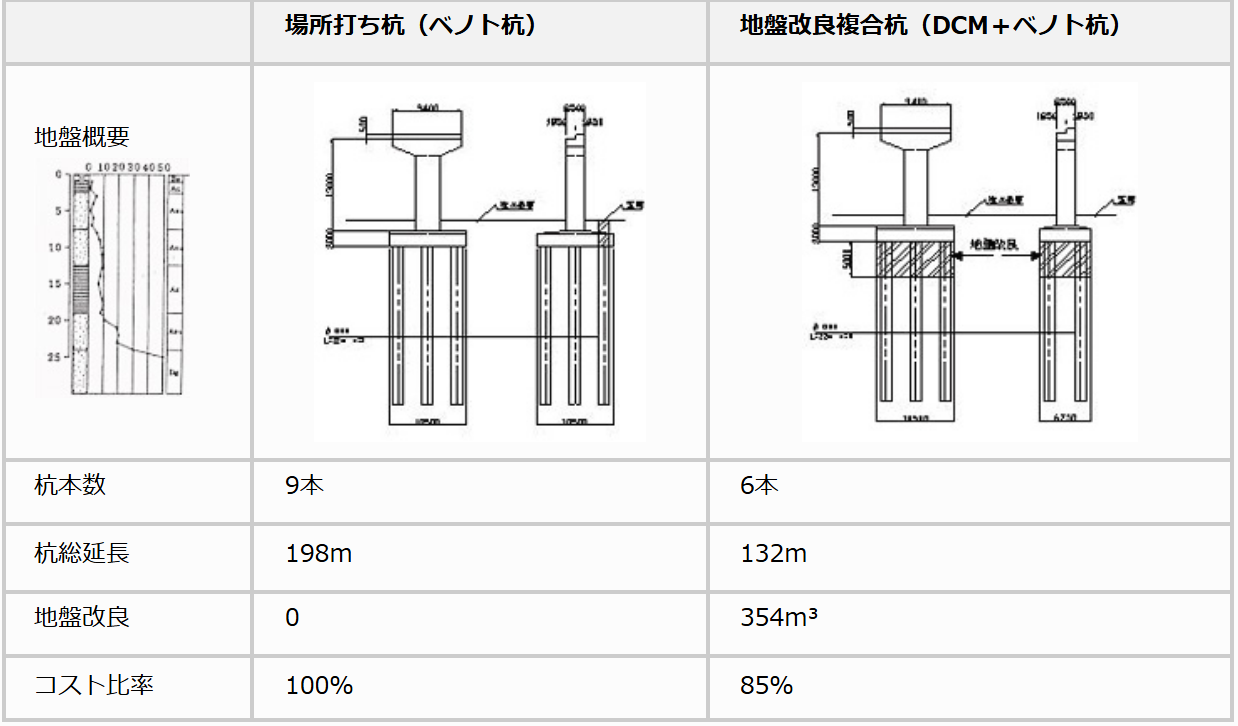

  従来工法に比較して、下記の表に示す通り経済性に優れています。

	場所打ち杭（ベノト杭）	地盤改良複合杭（DCM＋ベノト杭）
地盤概要
杭本数	9本	6本
杭総延長	198m	132m
地盤改良	0	354m³
コスト比率	100％	85％

応用例

活用の効果
